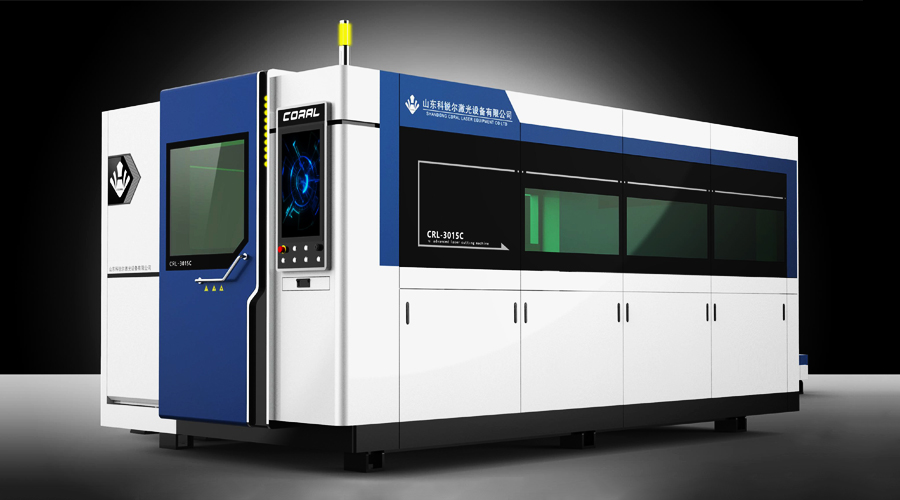

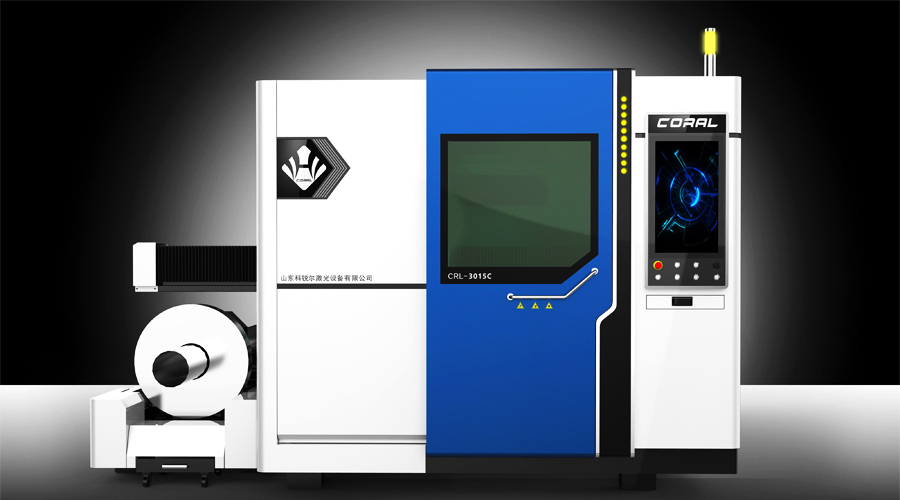

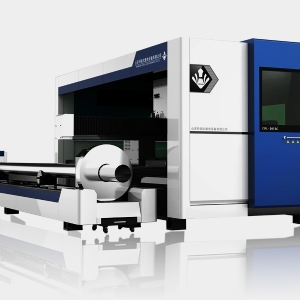

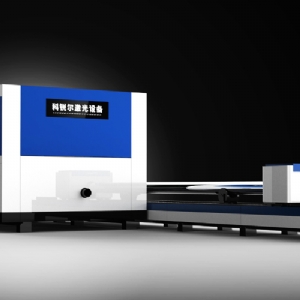

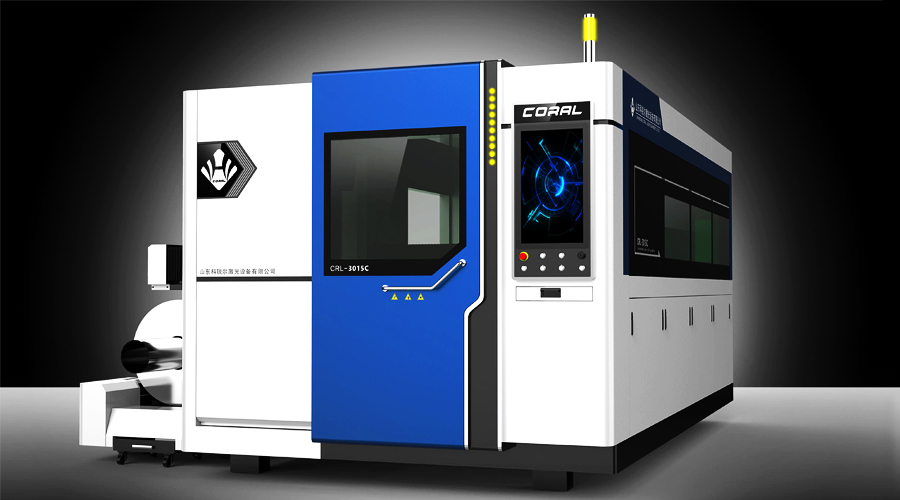

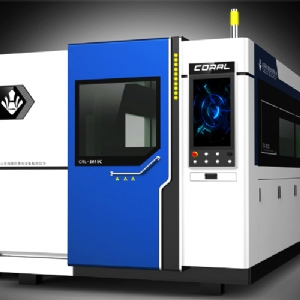

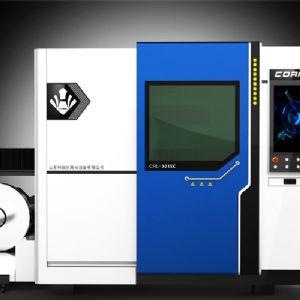

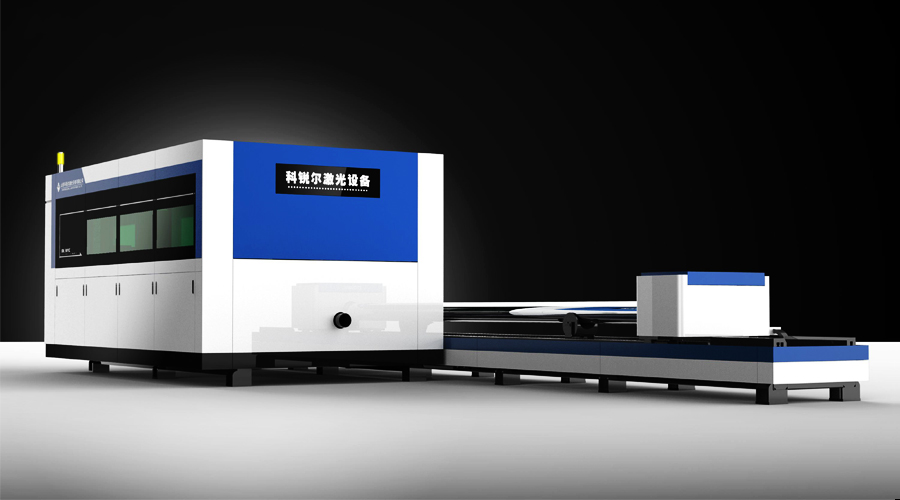

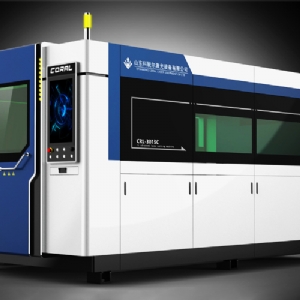

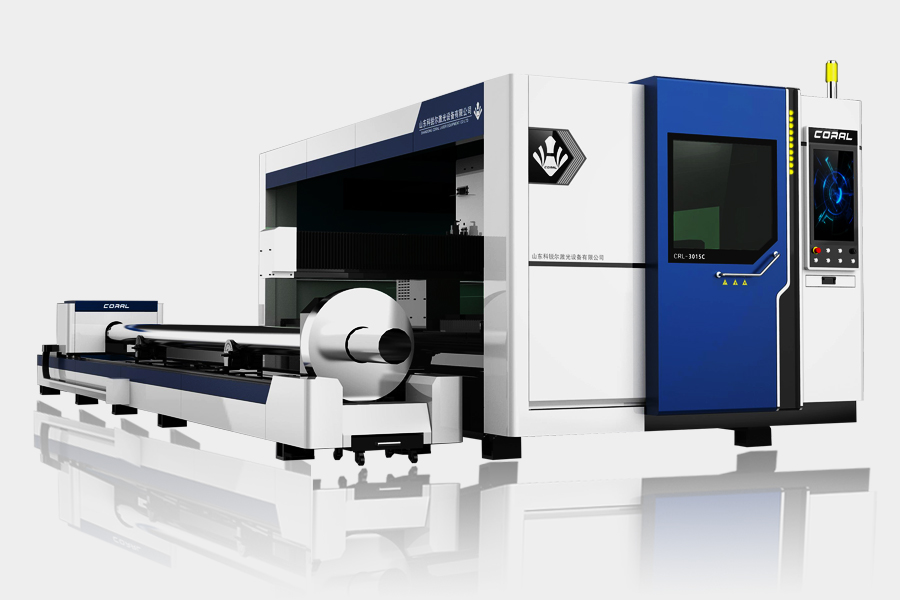

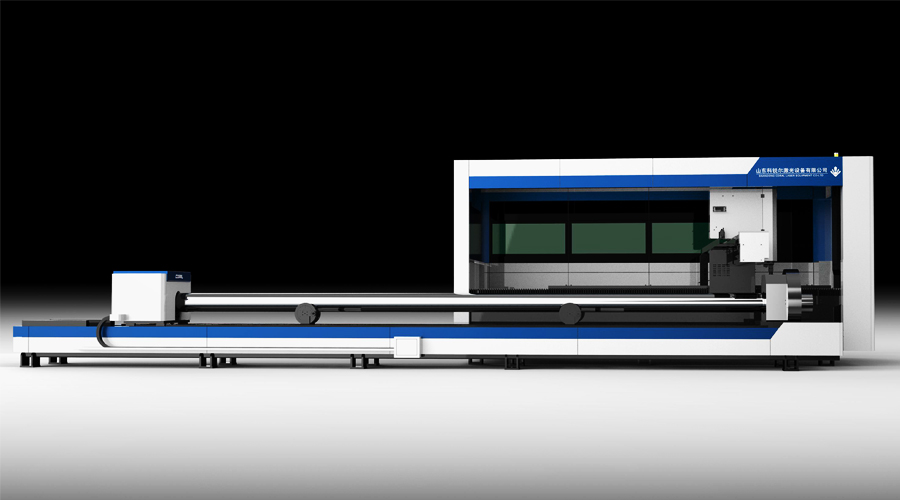

板管一体激光切割机特点:
该机型采用伺服电机驱动,齿轮齿条传动,高精度卡盘配合高精度伺服减速系统,推进式切管的方式,并配备专用的切管软件,可用于一般的钣金切割及常见的方管、圆管、矩形管的切割。
主要功能:
1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔,满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2、能在支管端部切割圆柱相贯线端头,满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头,“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能切割变角度坡口面。
板管一体激光切割机 | |||
设备型号 | CRL-3015C | CRL-4020C | CRL-6025C |
激光波长 | 1064nm | 1064nm | 1064nm |
脉冲频率 | 1-300HZ | 1-300HZ | 1-300HZ |
线宽(>) | 0.15mm | 0.15mm | 0.15mm |
板材加工幅面 | 3000mm×1500mm | 4000mm×1500mm | 6000mm×2500mm |
切割板材厚度 | 0.2-15mm | 0.2-20mm | 0.2-25mm |
(根据激光器功率) | (2000W) | (3000W) | (6000W) |
管材切割直径(可定制) | 10-220mm | 10-220mm | 10-220mm |
管材切割长度(可定制) | 6000mm | 6000mm | 6000mm |
切割管壁厚度 | 0.2-5mm | 0.2-5mm | 0.2-5mm |
电力配置 | 380V/50HZ/100A | 380V/50HZ/100A | 380V/50HZ/100A |
X、Y、Z轴几何定位精度 | ±0.03mm | ±0.03mm | ±0.03mm |
X、Y、Z轴重复定位精度 | ±0.02mm | ±0.02mm | ±0.02mm |
冷却方式 | 水冷 | 水冷 | 水冷 |
