      1. 激光焊接机激光焊接机激光焊接机激光焊接机

    激光焊接机

    焊接速度快,效率高,比普通的焊接速度快2-8倍,节省人工
    能量集中,热影响区域小,不变形,不发黑,焊接深度大,焊接牢固
    焊缝精细美观无气泡,无需打磨,45°人机操作界面
    操作简单,无需焊工证,普通人半小时就可轻松掌握
    重安全性,非直射,辐射小,对身体无伤害,只需防护镜过滤强光即可

    icon图标咨询热线:13562711112

    icon图标地址:山东省曲阜市书院街道圣旺大道南首路西

    给我们留言

    信息详情

    激光焊接机原理

        激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热,激光辐射的能量通过热传导向材料的内部扩散,将材料熔化后形成特定熔池以达到焊接的目的。

        原理:激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热,激光辐射的能量通过热传导向材料的内部扩散,将材料熔化后形成特定熔池。

    它是一种新型的焊接方式,主要针对薄壁材料、零件的焊接,可实现点焊、对接焊、叠焊、密封焊等

    焊接深宽比高,焊缝宽度小,热影响区小、变形小,焊接速度快,焊缝平整美观,焊后无需处理或只需简单处理,焊缝质量高,无气孔,可控制,聚焦光点小,定位精度高。

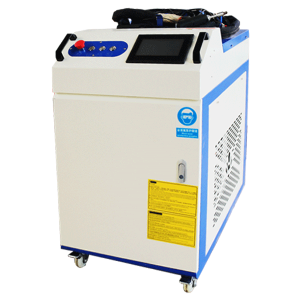

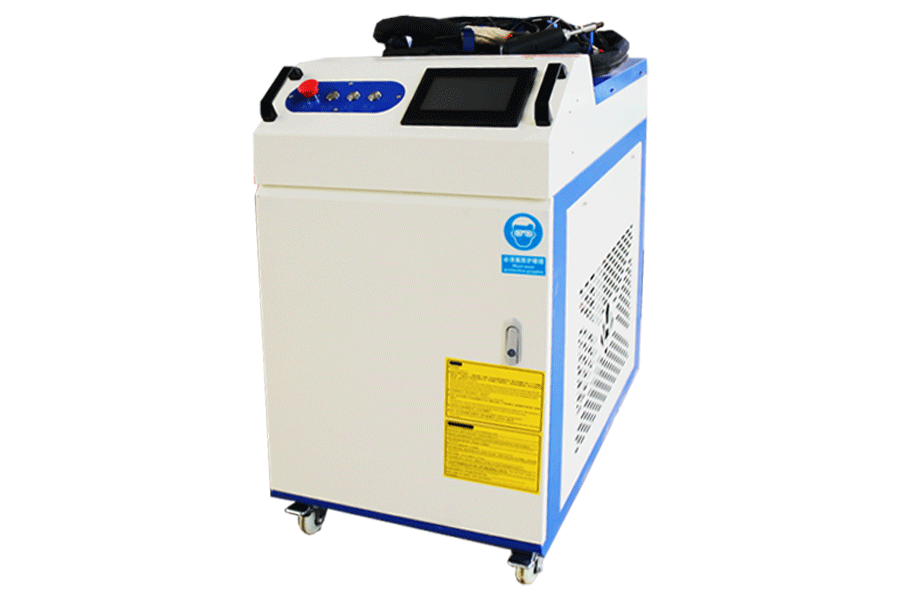

    产品图片

    未标题-1

    产品介绍

    ①手持式激光焊接机,主要由激光器、水冷机、光纤和激光焊接头组成。

    ②该产品具有电光转换效率高、抗高反能力、薄板焊接高 效、厚板深熔无飞溅、免维护运行和调频范围宽等优点。

    ③激光器:选用连续光纤激光器,具有稳定性高、省电和基本免维护等优点,可有效降低设备使用成本,优化使用体验。

    ④水冷机:水冷系统由内循环系统与外循环系统组成,内循环系统由激光器自带,外循环系统采用激光专用水冷机组,以保障激光器长期稳定工作。

    ⑤光纤:传输光纤采用光纤激光器专用光纤,长度15m,柔性传输,方便工人手持作业。⑥激光焊接头:采用QBH光纤手持式激光焊接头,该配件独有激光器控制盒,同时具备准连续、脉冲、连续三种出光模式,焊接头配备吹气控制和安全锁。

    产品主要特点

    *焊接速度快,效率高,比普通的焊接速度快2-8倍,节省人工

    *能量集中,热影响区域小,不变形,不发黑,焊接深度大,焊接牢固

    *焊缝精细美观无气泡,无需打磨

    *45°人机操作界面,操作简单,无需焊工证,普通人半小时就可轻松掌握

    *重安全性,非直射,辐射小,对身体无伤害,只需防护镜过滤强光即可

    *设备体积小,有万向轮,灵活方便移动

    *具有电光转换效率高、

    *抗高反能力、薄板焊接高 效厚板深熔无飞溅、免维护,运行和调频范围宽等优点。


    焊接系统简介

    系统主要由激光单元以及焊接单元组成;

    手持式焊接,同时兼顾激光焊的灵活、高 效及高焊缝质量等特性;

    整体设备模块化设计与布局,美观大方,易于维护调试;

    系统灵活性高,可兼容多种型号产品生产,换型时间较短;

    整台机外观颜色:PANTONE  暖灰+不锈钢(镀镍);

    总机装机功率:5KW;

    设备稼动率:≥95%;

    产品合格率:≥99.5%;

    设备故障率:≤2%

    产品优势

    移动方便,操作简单,易学易用

    焊接快速,焊缝精美,节约成本

    瞬间焊接,速度快噪音小

    操作面板简洁易懂

    应用优势

    可内焊,平焊,外焊,点焊,

    拼接焊既可以焊接,又可以切割,

    一机多用配置多种焊嘴,

    内置双驱双摆,6种光斑模式

    适用材料

    适用于不锈钢、碳钢、铜,铝,金,银,铬,镍,钛等多种金属和合金;也可用于多种异性材料间的焊接。

    应用范围

    薄板金属板焊接,不锈钢,碳钢类

    适用产品:各类钣金,模具,机箱,配电柜,厨卫产品,各类五金灯饰,广告字广告牌,门窗框架,车厢类激光焊接

    广泛应用于:广告业,钣金厂,机箱厂,工艺品,家居用品,食品机械,医疗器械,汽车配件等行业。

    企业微信截图_20211123101517


    设备概况:

    设备型号

    CRL-SH1500W/2000W

    供电需求

    500W/800W-/1000W--- 220V

         1500W/2000W/3000W三相380V±5%,50Hz  额定功率:≤5KW 额定电流:≤60A 配线:3P+N+PE

    环境需求

    温度 5-40℃   湿度 10-90%

    工作时间

    24H(连续运行)

    故障率

    ≤1.2%

    合格率

    ≥99.7%(不包含来料不良)

    稼动率

    ≥95%

         设备名称

    手持式连续激光焊接机

    人员配置

    1 人

    设备技术参数:

    参数项典型值
    激光波长1080nm
    额定功率1000W
            光束质量(M2)2.2
    光纤100um,15m
    调制频率20KHz
    能量稳定度<3%
    光束输出1 光束
    冷却介质蒸馏水或去离子水
           连续工作时间24 小时
    供电需求AC380V±10%,50Hz三相

       额定功率5Kw 额定电流60A
    环境需求温度 5-45℃ 湿度 10-90%

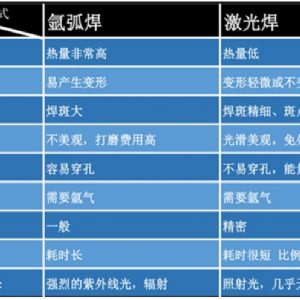

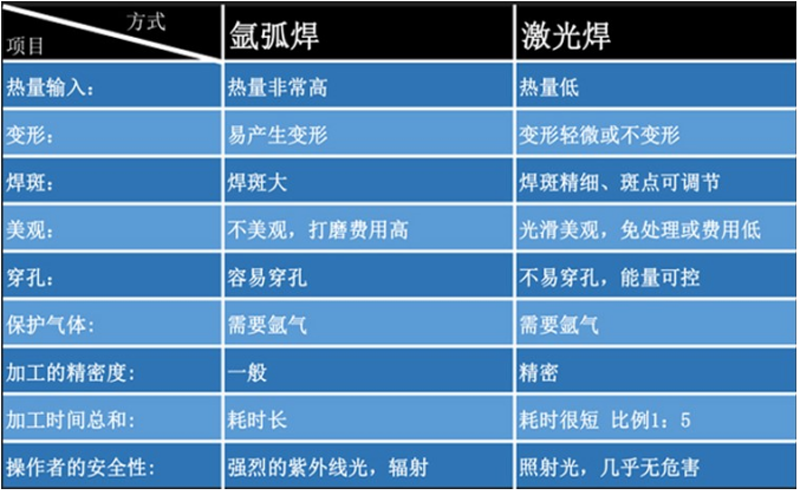

    手持激光焊与氩弧焊对比:


    1.能耗对比:相比传统电弧焊,手持式激光焊接机节省电能80%~90%左右,加工成本可下降约30%。

    2.焊接效果对比:激光手持焊可完成异种钢和异种金属焊接。速度快,变形小,热影响区小。焊缝漂亮、平整、无/少气孔。手持式激光焊接机可进行微小开型零件和焊接。

    3.后续工序对比:激光手持焊接时热输入低,工件变形量小,能得到美观的焊接表面,无需或仅需简略处理(视焊接表面效果要求)。手持式激光焊接机能够大大减少巨大的抛光和整平工序耗费的人工成本

    企业微信截图_20211123101955

    设备焊接参数表:

    焊接材质激光器功率焊接速度(m/min)熔深(mm)
    碳钢500w1~60.96~0.39
    750w1~61.37~0.51
    1000w1~102.06~0.49
    1500w1~102.77~0.79
    2000w1~103.59~1.59
    3000w1~104.79~1.78
    4000w1~106.96~2.23
    6000w1~127~1.4
    不锈钢500w1~61.05~0.43
    750w1~61.68~0.64
    1000w1~102.68~0.58
    1500w1~103.59~0.88
    2000w1~104.57~1.77
    3000w1~106.87~1.94
    4000w1~108.07~2.55
    6000w1~127.5~1.5
    纯铝1000w5~0.81~2
    1500w7~0.51~3
    2000w5~0.52~4
    3000w1~104~2
    4000w1.5~84~2
    紫铜1500w0.80.2
    2000w30.3
    3000w21
    4000w41

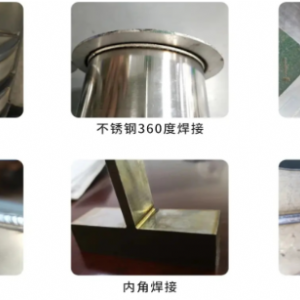

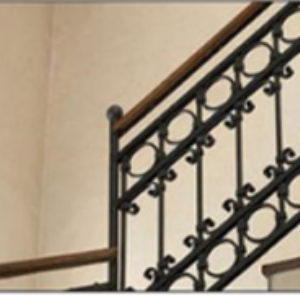

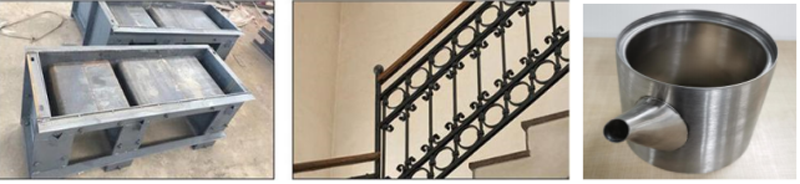

    样品展示



    激光焊接机
